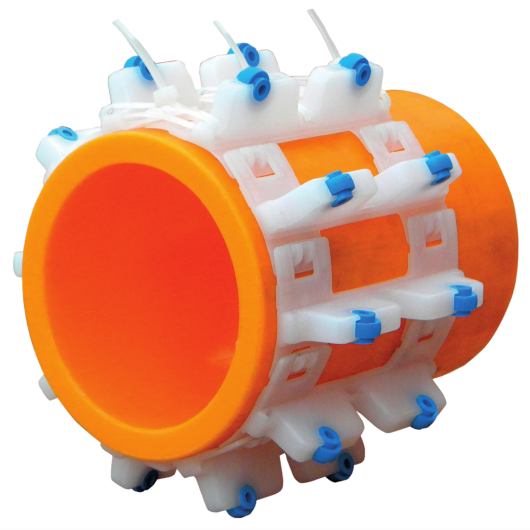

КРОН тип (н) 0.2

КРОН тип (н) 0.2

ТУ 22.29.29-001-39116888-2022
Диапазон диаметров трубы:от 32 до 173 мм

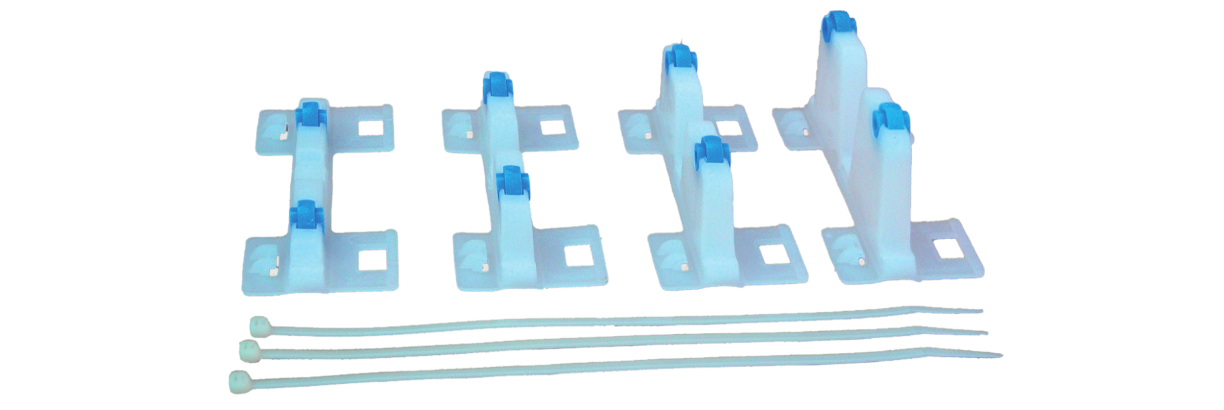

Высота элемента, включая ролики:15, 25, 35, 45 мм
Ширина элемента:100 мм
Материал элемента:полиэтилен (ПЭ)
Замок (резьбовые стержни, гайки и шайбы)нейлон
Рабочая температура:от –20 °C до 60 °C
Стандартное расстояние между опорами:1.5 м
Максимальная статическая нагрузка:200 кг
Металлические элементы:нет

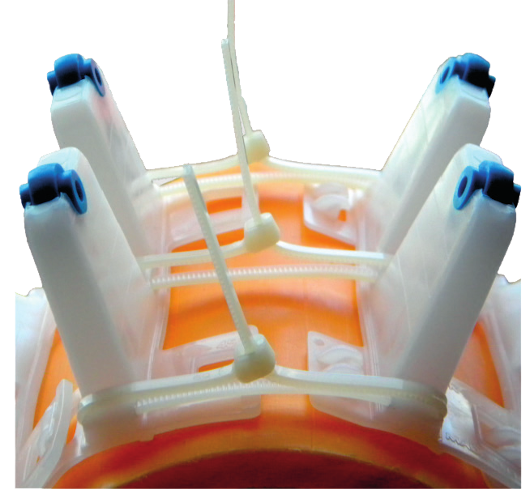

КРОН тип (н) 0.2 (32–173) предназначены для труб небольшого диаметра. Ролики уменьшают трение при протягивании новых труб в футляры, что обеспечивает легкость продольного перемещения трубы в процессе монтажа. Соединение комплектов опор вокруг трубы выполняется с помощью элементов в виде защелок, которые обеспечивают прочное и надежное соединение каждого элемента на трубе. Для определения количества элементов в комплекте в зависимости от диаметра трубы смотрите таблицу ниже. После установки комплекта опор на трубопроводе, необходимо воспользоваться замками.


Таблица для подбора КРОН тип (н) 0.2
Номиналь-
ный диа-
метр DN
Число
сегмен-
тов
Высота элемента, мм
15 25 35 45
Масса элемента, кг
0,012 0,014 0,016 0,018
32–37 3 КРОН(н)0.2/32–37/15–3 КРОН(н)0.2/32–37/25–3 КРОН(н)0.2/32–37/35–3 КРОН(н)0.2/32–37/45–3
38–48 4 КРОН(н)0.2/38–48/15–4 КРОН(н)0.2/38–48/25–4 КРОН(н)0.2/38–48/35–4 КРОН(н)0.2/38–48/45–4
49–58 5 КРОН(н)0.2/49–58/15–5 КРОН(н)0.2/49–58/25–5 КРОН(н)0.2/49–58/35–5 КРОН(н)0.2/49–58/45–5
59–69 6 КРОН(н)0.2/59–69/15–6 КРОН(н)0.2/59–69/25–6 КРОН(н)0.2/59–69/35–6 КРОН(н)0.2/59–69/45–6
70–79 7 КРОН(н)0.2/70–79/15–7 КРОН(н)0.2/70–79/25–7 КРОН(н)0.2/70–79/35–7 КРОН(н)0.2/70–79/45–7
80–90 8 КРОН(н)0.2/80–90/15–8 КРОН(н)0.2/80–90/25–8 КРОН(н)0.2/80–90/35–8 КРОН(н)0.2/80–90/45–8
91–101 9 КРОН(н)0.2/91–101/15–9 КРОН(н)0.2/91–101/25–9 КРОН(н)0.2/91–101/35–9 КРОН(н)0.2/91–101/45–9
102–111 10 КРОН(н)0.2/102–111/15–10 КРОН(н)0.2/102–111/25–10 КРОН(н)0.2/102–111/35–10 КРОН(н)0.2/102–111/45–10
112–121 11 КРОН(н)0.2/112–121/15–11 КРОН(н)0.2/112–121/25–11 КРОН(н)0.2/112–121/35–11 КРОН(н)0.2/112–121/45–11
122–132 12 КРОН(н)0.2/122–132/15–12 КРОН(н)0.2/122–132/25–12 КРОН(н)0.2/122–132/35–12 КРОН(н)0.2/122–132/45–12
133–142 13 КРОН(н)0.2/133–142/15–13 КРОН(н)0.2/133–142/25–13 КРОН(н)0.2/133–142/35–13 КРОН(н)0.2/133–142/45–13
143–152 14 КРОН(н)0.2/143–152/15–14 КРОН(н)0.2/143–152/25–14 КРОН(н)0.2/143–152/35–14 КРОН(н)0.2/143–152/45–14
153–163 15 КРОН(н)0.2/153–163/15–15 КРОН(н)0.2/153–163/25–15 КРОН(н)0.2/153–163/35–15 КРОН(н)0.2/153–163/45–15
164–173 16 КРОН(н)0.2/164–173/15–16 КРОН(н)0.2/164–173/25–16 КРОН(н)0.2/164–173/35–16 КРОН(н)0.2/164–173/45–16

Масса замка (н) 0.2 - 0,002 кг
