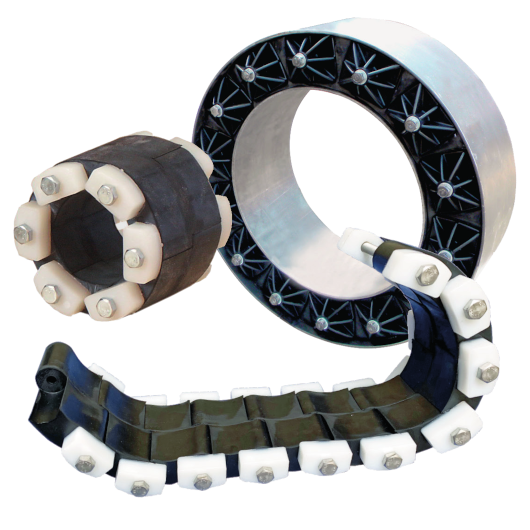

Уплотнитель межтрубных пространств

Уплотнитель межтрубных пространств

Уплотнители межтрубных пространств являются простым, но очень эффективным способом герметизации пространства между рабочими трубами и футлярами/внешними трубами или отверстиями, просверленными в бетонных стенах зданий.

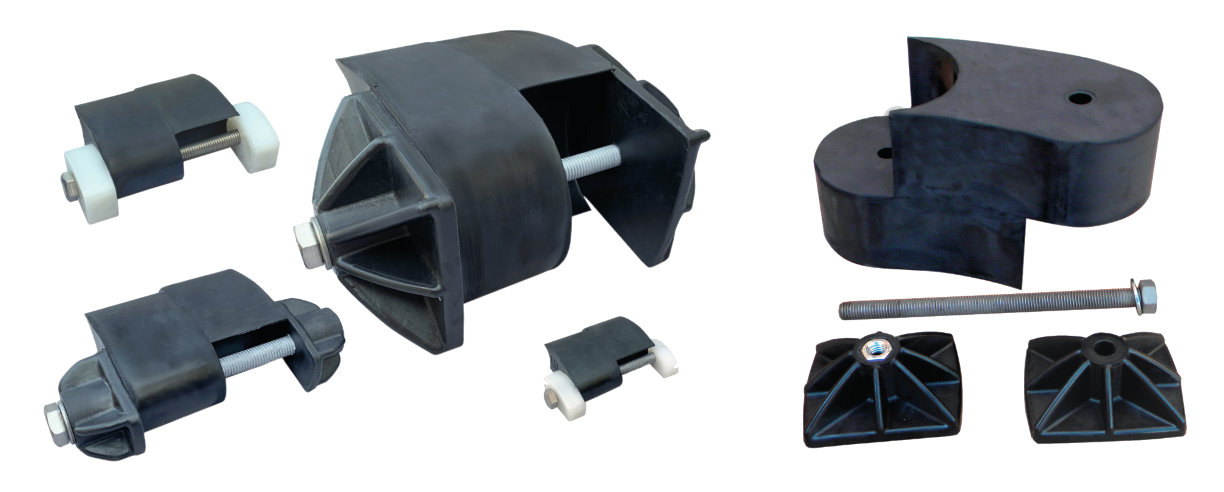

Уплотнитель межтрубных пространств состоит из элементов, сцепляющихся друг с другом и обеспечивающих идеальное уплотнение. При установке вокруг трубы, вдавливании в отверстие и затягивании с помощью болтов происходит равномерное расширение вокруг трубы и краев отверстия, что обеспечивает эффективное уплотнение.

Уплотнители кольцевых пространств используются для герметизации труб в стенах бетонных резервуаров, фундаментов, бассейнов, насосных станций и во многих других ситуациях, например, с целью катодной защиты труб, снижения уровня шума и в стерильных помещениях. Защита от жидкостей, паров, дыма и газов.

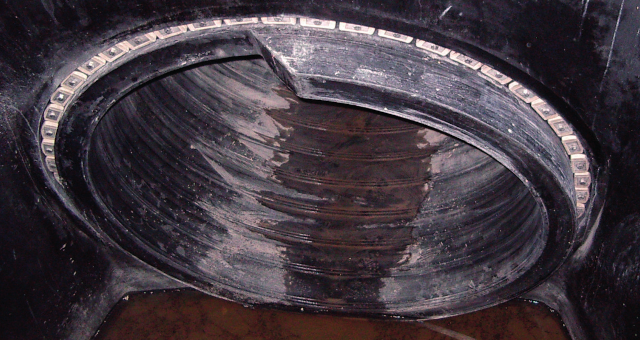

Канализационные трубы диаметром до 1400 мм
Канализационные трубы диаметром до 1400 мм

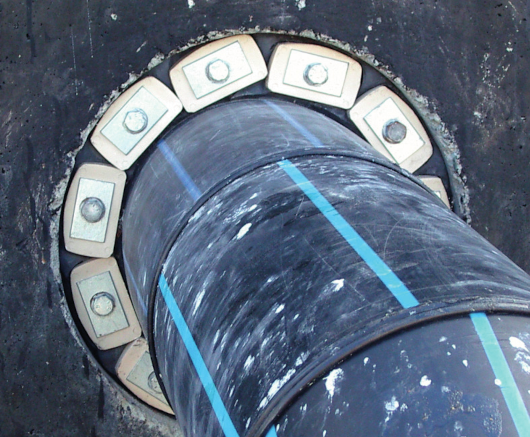

Водопроводные трубы диаметром 315 ммВодопроводные трубы диаметром 315 мм

Уплотнители межтрубных пространств могут использоваться для уплотнения труб диаметром от 50 мм и выше. Применяется уплотнение для стальных, чугунных, пластиковых и бетонных труб. Уплотнители межтрубных пространств выдерживают давление до 2.5 бар. При давлении до 5 бар необходимо использовать двойную уплотнительную цепь 2 УМП.

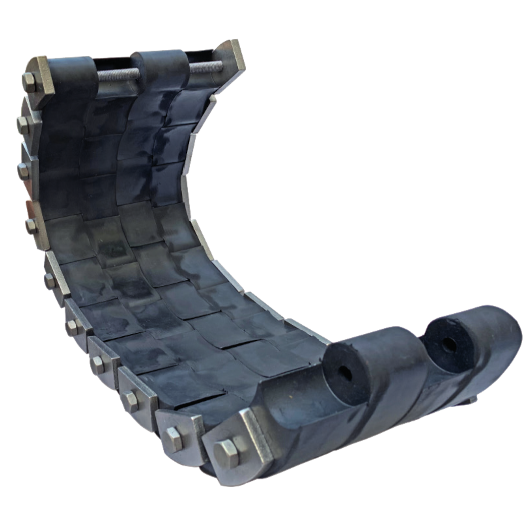

2 УМП
2 УМП

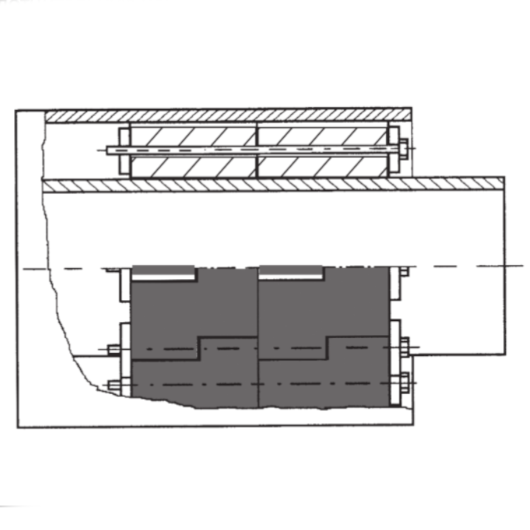

В уплотнении этого типа используется 2 комплекта УМП, с болтами двойной длины и пластинами из нержавеющей стали.

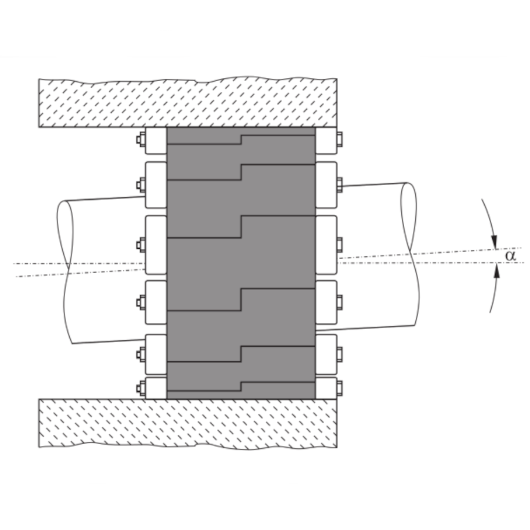

Чтобы обеспечить 100% уплотнение, максимальный угол должен быть не более 1.25 градуса. Смотрите Схему.
2 УМП
Инструкция по установке

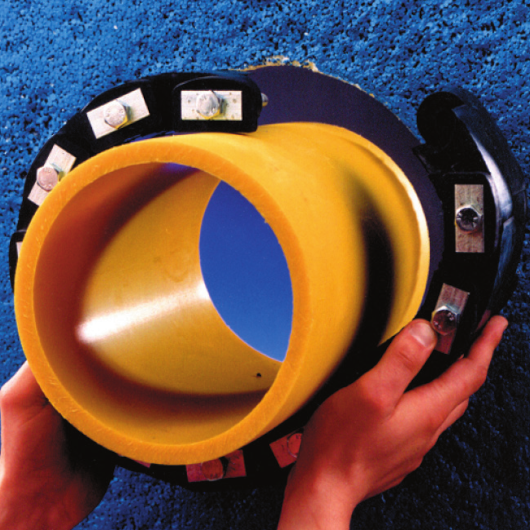

Поместите уплотнитель кольцевых пространств вокруг трубы и соедините оба конца.Поместите уплотнитель кольцевых пространств вокруг трубы и соедините оба конца.

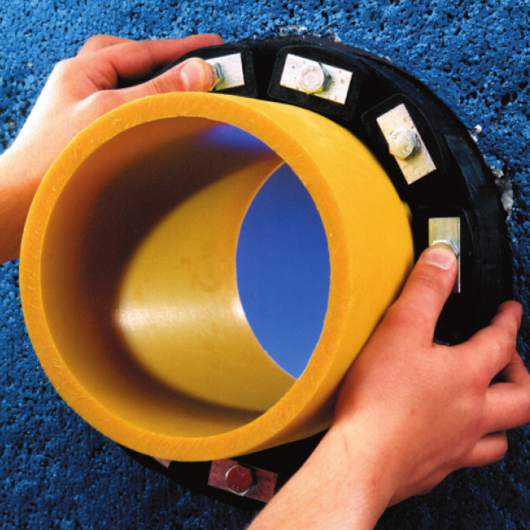

Вставьте уплотнитель внутрь отверстия, пока она не окажется на одном уровне с поверхностью.Вставьте уплотнитель внутрь отверстия, пока она не окажется на одном уровне с поверхностью.

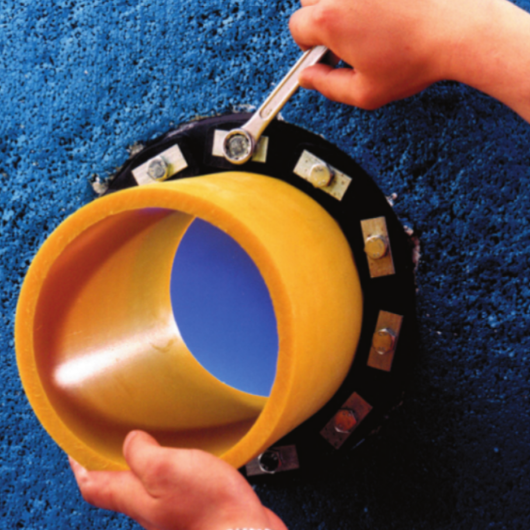

Равномерно затягивайте болты до их полного закручивания вокруг рабочей трубы.Равномерно затягивайте болты до их полного закручивания вокруг рабочей трубы.

Уплотнители кольцевых пространств отлично подходят для применения с внешними трубами и отверстиями, выполненными в бетонной стене. Края отверстия должны быть максимально гладкими, чтобы обеспечить идеальное уплотнение.

Пример выбора уплотнителя межтрубных пространств
  1. Внутренний диаметр внешней трубы: OD = 400 мм
    Наружный диаметр рабочей трубы с любой возможной изоляцией: ID = 315 мм
    Размер зазора, подлежащего герметизации: Зазор = 85 мм
  2. Необходимо выбирать определенную модель уплотнителя межтрубных пространств из приведенной ниже таблицы, в зависимости от зазора, подлежащего герметизации (столбец 2). Для зазора = 85 мм следует использовать изделие УМП тип 6.
  3. Общая длина необходимого уплотнителя межтрубных пространств считается по формуле:

    (400 + 315 ) / 2 x 3,14 = 1122,55 мм.

  4. Определение количества звеньев: 1122,55 ÷ 68 = 16,508 шт. где 68 мм – длина звена из Таблицы – столбец 3 для уплотнителя УМП тип 6.
  5. Количество звеньев должно быть целым числом, поэтому необходимо округлить полученное расчетное значение. Поэтому в точке 5 значение 16,508 должно обозначаться в виде округленного числа. Например, десятичные значения меньше 0,49 подлежат округлению в меньшую сторону, а значения 0,5 и более – в большую сторону. В вышеуказанном примере количество звеньев будет равно 17.

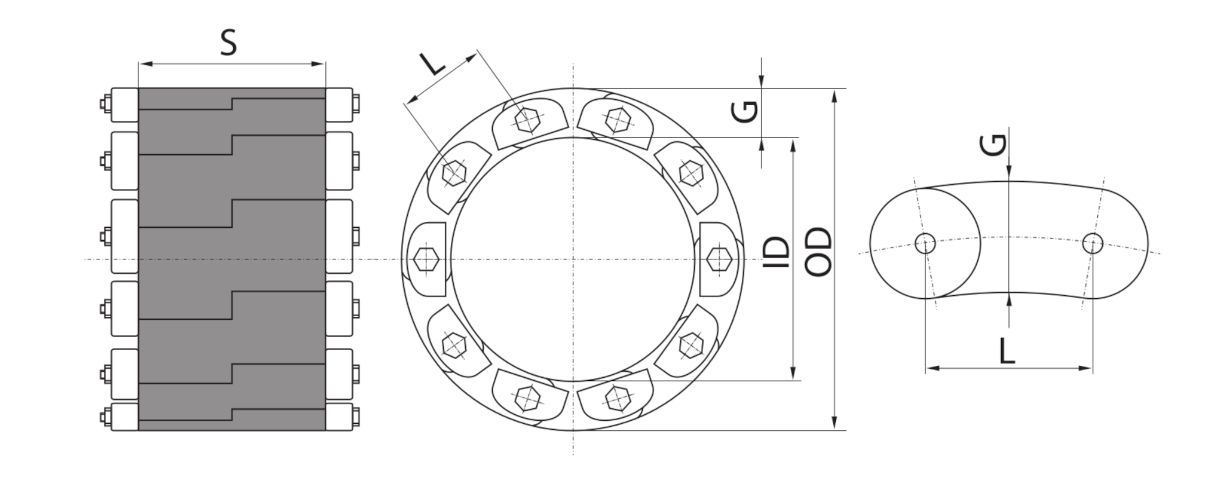

Таблица технических характеристик
Тип Разница между диаметром
отверстия и диаметром трубы
L
длина
звена [мм]
G
толщина
звена [мм]
5
ширина
звена [мм]
Максимальный
размер болта
УМП-1 26-31,9 30 13 44 М5 х 60 мм
УМП-2 32-39,9 35 16 44 М5 х 60 мм
УМП-3 40-49,9 40 20 63 М8 х 90 мм
УМП-4 50-61,9 48 25 72 М8 х 110 мм
УМП-5 62-75,9 56 31 88 М10 х 140 мм
УМП-6 76-91,9 68 38 88 М10 х 140 мм
УМП-7 92-111,9 82 46 90 М10 х 150 мм
УМП-8 112-131,9 99 56 98 М12 х 170 мм
УМП-9 132-155,9 104 66 98 М12 х 170 мм
УМП-10 156-179,9 104 78 106 М12 х 190 мм
УМП-11 180-207,9 114 90 110 М12 х 190 мм

Максимальные значения момента затяжки для болтов.
Уплотни­тель УМП-1 УМП-2 УМП-3 УМП-4 УМП-5 УМП-6 УМП-7 УМП-8 УМП-9 УМП-10 УМП-11
Макс. момент
затяжки – Нм
10 10 20 20 30 30 30 50 50 50 50

Оптимизация выбора уплотнителя межтрубных пространств:

В диапазоне диаметров до DN 100 рекомендуется выполнять отверстие согласно следующей формуле:
Диаметр отверстия = наружный диаметр трубы x 1.4 – 1.6.

В диапазоне диаметров до DN 400 рекомендуется выполнять отверстие согласно следующей формуле:
Диаметр отверстия = наружный диаметр трубы x 1.25 – 1.4.

При наличии диаметра более DN 400 рекомендуется выполнять отверстие согласно следующей формуле:
Диаметр отверстия = наружный диаметр трубы + 100 – 200 мм.

Рекомендации по установке:
  1. Необходимо правильно выбирать размер и количество звеньев (не менее 6).
  2. Ось рабочей трубы должна совпадать с осью внешней трубы или отверстия.
  3. Оберните уплотнитель межтрубных пространств вокруг трубы и соедините оба конца с помощью болтов, входящих в комплект.
  4. Переместите уплотнитель на трубе таким образом, чтобы он располагался во внешней трубе или отверстии.
  5. Равномерно затягивайте болты на кольце, по одному обороту за один раз, чтобы обеспечить необходимый
  6. крутящий момент.
ВНИМАНИЕ:
Не используйте пневматические или электрические инструменты для закручивания гаек.

Типы и материалы:

При заказе уплотнителя межтрубных пространств, помимо указания количества звеньев, необходимо указать букву, обозначающую материал, используемый при изготовлении.

Тип A2 для работы со стандартными жидкостями, эластомер EPDM, болты из нержавеющей стали марки 304L (1.4307).
Тип KTW используется для розлива питьевой воды и пищевых продуктов, испытанный эластомер EPDM, болты из нержавеющей стали марки 316L (1.4404).
Тип O-A2 маслостойкая модель, эластомер NBR, пластиковая пластина, болты из нержавеющей стали марки 304L (1.4307)
Тип T изделие обладает устойчивостью к воздействию высоких и низких температур, трудно прожигается, силикон, пластины, болты, гайки и шайбы из нержавеющей стали марки 304L (1.4307). Рабочая температура от –55 °C до 230 °C. Изготавливается только по специальному заказу.
