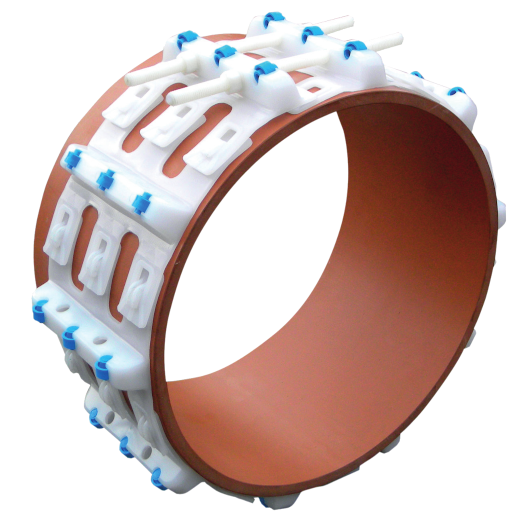

КРОН тип (н) 1.8

ТУ 22.29.29-001-39116888-2022

Диапазон диаметров трубы:от 266 до 807 мм

Высота элемента, включая ролики:35, 60, 90,130 мм

Ширина элемента:170 мм

Материал элемента:полиэтилен (ПЭ)

Рабочая температура:от –20 °C до 60 °C

Замок (резьбовые стержни, гайки и шайбы)нейлон

Диаметр до 553 ммM10

Диаметр более 554 мм:M12

Стандартное расстояние между опорами:1.5 м

Максимальная статическая нагрузка:1800 кг

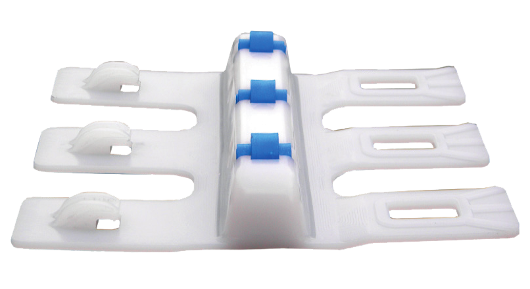

КРОН тип (н) 1.8 (266–807) предназначены для труб большого и очень большого диаметра, где очень важно уменьшить трение в футляре при протягивании рабочей трубы. Соединение комплектов роликовых скользящих опор вокруг трубы выполняется с помощью элементов в виде защелок, которые обеспечивают прочное и надежное соединение каждого элемента на трубе. Комплекты опор удерживаются вокруг трубы с помощью 2 нейлоновых стержней с резьбой, гаек и шайб, которые надежно фиксируют их. При зажиме концов может возникнуть необходимость в отрезании / снятии кромки свободных частей соединительного звена, для плотного прилегания к трубе. Комплекты роликовых скользящих опор поставляются со всеми необходимыми элементами и замками, согласно наружному диаметру.

Таблица для подбора КРОН тип (н) 1.8

Номиналь- ный диа- метр DN	Число сегмен- тов	Высота элемента, мм
		35	60	90	130
		Масса элемента, кг
		0,112	0,146	0,198
266–309	7	КРОН(н)1.8/266–309/35–7	КРОН(н)1.8/266–309/60–7	КРОН(н)1.8/266–309/90–7	КРОН(н)1.8/266–309/130–7
310–350	8	КРОН(н)1.8/310–350/35–8	КРОН(н)1.8/310–350/60–8	КРОН(н)1.8/310–350/90–8	КРОН(н)1.8/310–350/130–8
351–392	9	КРОН(н)1.8/351–392/35–9	КРОН(н)1.8/351–392/60–9	КРОН(н)1.8/351–392/90–9	КРОН(н)1.8/351–392/130–9
393–433	10	КРОН(н)1.8/393–433/35–10	КРОН(н)1.8/393–433/60–10	КРОН(н)1.8/393–433/90–10	КРОН(н)1.8/393–433/130–10
434–475	11	КРОН(н)1.8/434–475/35–11	КРОН(н)1.8/434–475/60–11	КРОН(н)1.8/434–475/90–11	КРОН(н)1.8/434–475/130–11
476–516	12	КРОН(н)1.8/476–516/35–12	КРОН(н)1.8/476–516/60–12	КРОН(н)1.8/476–516/90–12	КРОН(н)1.8/476–516/130–12
517–558	13	КРОН(н)1.8/517–558/35–13	КРОН(н)1.8/517–558/60–13	КРОН(н)1.8/517–558/90–13	КРОН(н)1.8/517–558/130–13
559–599	14	КРОН(н)1.8/559–599/35–14	КРОН(н)1.8/559–599/60–14	КРОН(н)1.8/559–599/90–14	КРОН(н)1.8/559–599/130–14
600–641	15	КРОН(н)1.8/600–641/35–15	КРОН(н)1.8/600–641/60–15	КРОН(н)1.8/600–641/90–15	КРОН(н)1.8/600–641/130–15
642–683	16	КРОН(н)1.8/642–683/35–16	КРОН(н)1.8/642–683/60–16	КРОН(н)1.8/642–683/90–16	КРОН(н)1.8/642–683/130–16
684–724	17	КРОН(н)1.8/684–724/35–17	КРОН(н)1.8/684–724/60–17	КРОН(н)1.8/684–724/90–17	КРОН(н)1.8/684–724/130–17
725–766	18	КРОН(н)1.8/725–766/35–18	КРОН(н)1.8/725–766/60–18	КРОН(н)1.8/725–766/90–18	КРОН(н)1.8/725–766/130–18
767–807	19	КРОН(н)1.8/767–807/35–19	КРОН(н)1.8/767–807/60–19	КРОН(н)1.8/767–807/90–19	КРОН(н)1.8/767–807/130–19

Масса замка (н) М12 - 0,06 кг
