КРОН тип (н) 0.7

КРОН тип (н) 0.7

ТУ 22.29.29-001-39116888-2022
Диапазон диаметров трубы:от 151 до 414 мм

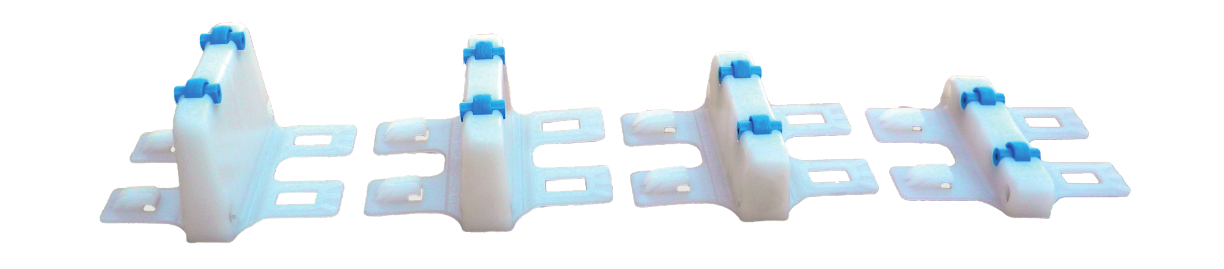

Высота элемента, включая ролики:30, 50, 70, 90 мм
Ширина элемента:140 мм
Материал элемента:полиэтилен (ПЭ)

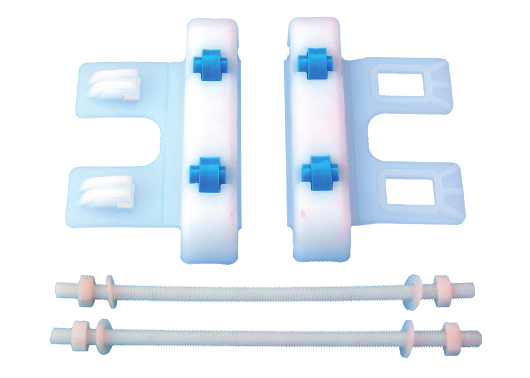

Замок (резьбовые стержни, гайки и шайбы)нейлон
Рабочая температура:от –20 °C до 60 °C
Стандартное расстояние между опорами:1.5 м
Максимальная статическая нагрузка:700 кг

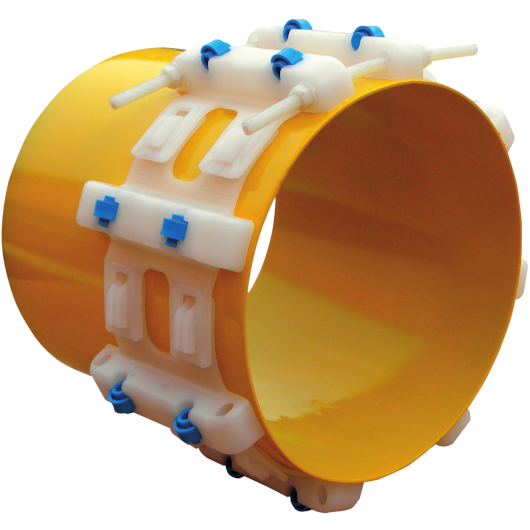

КРОН тип (н) 0.7 (151–414) используются для труб среднего и большого диаметра. Изделие также предназначено для использования с рабочими трубами с большой протяженностью, где важно снизить трение при протягивании трубы через футляры, при этом ролики облегчают перемещение трубы во время монтажа. Установка КРОН облегчается за счет защелкивающейся системы. Благодаря этой системе существует возможность вращения комплекта вокруг трубы с последующей фиксацией с помощью 2 нейлоновых резьбовых стержней, гаек и шайб.
КРОН поставляются со всеми необходимыми элементами и креплениями, согласно наружному диаметру.
При скреплении концов комплектов опор может возникнуть необходимость в отрезании/снятии кромки свободных частей соединителя, чтобы обеспечить плотность их прилегания к трубе.


Таблица для подбора КРОН тип (н) 0.7
Номиналь-
ный диа-
метр DN
Число
сегмен-
тов
Высота элемента, мм
32 50 70 90
Масса элемента, кг
0,06 0,082 0,01 0,124
151–183 5 КРОН (н) 0.7/151–183/30–5 КРОН (н) 0.7/151–183/50–5 КРОН (н) 0.7/151–183/70–5 КРОН (н) 0.7/151–183/90–5
184–216 6 КРОН (н) 0.7/184–216/30–6 КРОН (н) 0.7/184–216/50–6 КРОН (н) 0.7/184–216/70–6 КРОН (н) 0.7/184–216/90–6
217–249 7 КРОН (н) 0.7/217–249/30–7 КРОН (н) 0.7/217–249/50–7 КРОН (н) 0.7/217–249/70–7 КРОН (н) 0.7/217–249/90–7
250–282 8 КРОН (н) 0.7/250–282/30–8 КРОН (н) 0.7/250–282/50–8 КРОН (н) 0.7/250–282/70–8 КРОН (н) 0.7/250–282/90–8
283–315 9 КРОН (н) 0.7/283–315/30–9 КРОН (н) 0.7/283–315/50–9 КРОН (н) 0.7/283–315/70–9 КРОН (н) 0.7/283–315/90–9
316–348 10 КРОН (н) 0.7/316–348/30–10 КРОН (н) 0.7/316–348/50–10 КРОН (н) 0.7/316–348/70–10 КРОН (н) 0.7/316–348/90–10
349–381 11 КРОН (н) 0.7/349–381/30–11 КРОН (н) 0.7/349–381/50–11 КРОН (н) 0.7/349–381/70–11 КРОН (н) 0.7/349–381/90–11
382–414 12 КРОН (н) 0.7/382–414/30–12 КРОН (н) 0.7/382–414/50–12 КРОН (н) 0.7/382–414/70–12 КРОН (н) 0.7/382–414/90–12

Масса замка (н) М10 - 0,044 кг
